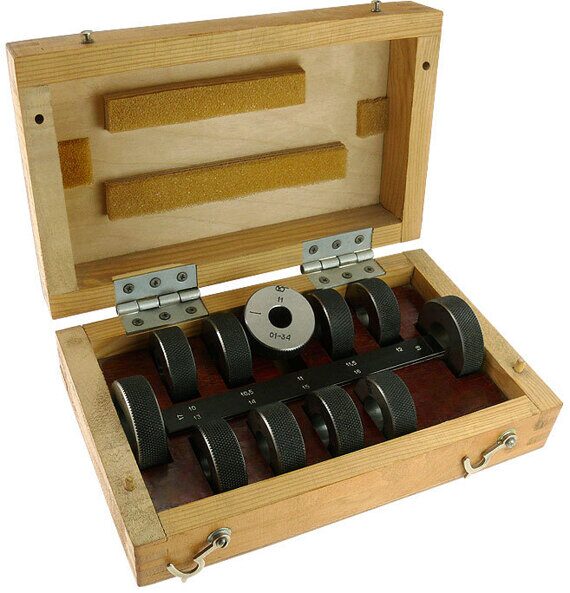

Кольца образцовые (ТУ 2-034-45-78) и установочные (ГОСТ 14865)

Описание

Кольца образцовые предназначены для определения погрешности нутромеров с ценой деления 0,001 и 0,002 мм и пределами измерения 6-260 мм.

Кольца установочные предназначены для установки нутромеров с ценой деления 0,001 и 0,002 и пределами измерения 6-160 мм на требуемый размер.

Класс точности 3; 5 Пример обозначения при заказе Комплекта колец образцовых: Кольца образцовые модели 929.3 для проверки нутромеров ТУ 2-034-45-78 Отдельного кольца образцового: Кольцо образцовое, модель 929-17,93 ТУ 2-034-45-78 Комплекта колец установочных: Кольца установочные модели 928.2 ГОСТ 14865-78 Отдельного кольца установочного: Кольцо установочное модель 928-7,5 ГОСТ 14865-78

Технические характеристики

Обозначение набора	Пределы измерения нутромера, мм	Номинальные размеры колец
Кольца образцовые
929.2	6-10	5,95; 5,97; 6; 6,03; 6,05; 8,25; 8,27; 8,3; 8,35
929.3	10-18	11,90; 11,93; 11,95; 12; 12,05; 12,07; 12,10; 17,90; 17,93; 17,95; 18; 18,05; 18,07; 18,10
929.4	18-50	17,90; 17,93; 17,95; 18; 18,05; 18,07; 18,10; 30; 50
931.1	50-100	50; 99,90; 99,95; 100; 100,05; 100,10
931.2	100-160	99,90; 99,95; 100,05; 100,10; 160
931.3	160-260	159,90; 159,95; 160; 160,05; 160,10
Кольца установочные
928.2	6-10	6; 6,3; 6,7; 7,1; 7,5; 8; 8,5; 9; 9,5; 10
928.3	10-18	10; 10,5; 11; 11,5; 12; 13; 14; 15; 16; 17; 18
928.4	18-50	18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50
930	50-100	50; 53; 56; 60; 63; 67; 71; 75; 80; 85; 90; 95; 100
930	100-160	105; 110; 120; 125; 130; 140; 150; 160
